Descripción
- Material: Acero al carbono S‑S235JR.
- Fabricación: Columna troncocónica en una sola pieza.
- Galvanizado: Conforme EN‑UNE 1461:2009.
- Conicidad: 12,5%.
- Espesor: 3,2 mm o 4 mm (consultar).
- Base: Refuerzos cartabón y refuerzo anillo.
- Puerta: Puerta enrasada con tornillo antirrobo inox A4 (316).
- Protección de la puerta: IP3X – IK10 (CEI 60529).
- Normativas: UNE‑EN 10219‑2:2019 / EN UNE‑10025 / EN‑UNE‑40‑5.
- Fijación: Mediante 4 pernos de anclaje acero zincado S‑235JR.
- Alturas disponibles: Desde 3 m hasta 9 m.
- Opcional: Acabado lacado epoxy 2 componentes (varios colores RAL).
- Material reciclable: 100% reciclable según UNE 36199:2013.
| REF | ALTURA m/m | PUNTA m/m | PLACA BASE | ESPESOR m/m | DISTANCIA ENTRE PERNOS m/m | PERNOS | GALVANIZADA |
|---|---|---|---|---|---|---|---|
| TR-3 | 3000m/m | 60ø | 300×300 | 3,2 | 215×215 | M-14X350 | SI |
| TR-3,50 | 3500m/m | 60ø | 300×300 | 3,2 | 215×215 | M-14X350 | SI |
| TR-4 | 4000m/m | 60ø | 300×300 | 3,2 | 215×215 | M-14X350 | SI |
| TR-5 | 5000m/m | 60ø | 300×300 | 3,2 | 215×215 | M-16X350 | SI |
| TR-6 | 6000m/m | 60ø | 300×300 | 3,2 | 215×215 | M-18X400 | SI |
| TR-7 | 7000m/m | 60ø | 400×400 | 3,2 | 285×285 | M-20X500 | SI |
| TR-8 | 8000m/m | 60ø | 400×400 | 3,2 | 285×285 | M-20X500 | SI |
| TR-9 | 9000m/m | 60ø | 400×400 | 3,2 | 285×285 | M-22X600 | SI |
Aplicaciones
Las columnas troncocónicas tipo mixto son ideales para instalaciones urbanas y viales que requieren robustez, durabilidad y cumplimiento normativo. Se recomiendan para:
- Calles y avenidas urbanas
- Zonas peatonales y paseos
- Parques y jardines públicos
- Aparcamientos exteriores
- Urbanizaciones y áreas residenciales
- Entornos industriales y logísticos
Ventajas
- Fabricación robusta en acero S‑S235JR de alta resistencia.
- Galvanizado en caliente según EN‑UNE 1461:2009 para máxima durabilidad.
- Diseño troncocónico moderno y estético para entornos urbanos.
- Puerta enrasada con tornillería antirrobo inox A4 (316).
- Protección IP3X e IK10 en la zona de registro.
- Amplia variedad de alturas desde 3 m hasta 9 m.
- Compatibilidad con múltiples luminarias y brazos.
- Opcional: acabado lacado epoxy en colores RAL.
- 100% reciclable según UNE 36199:2013.
- Cumplimiento normativo completo UNE‑EN 10219‑2:2019 y EN‑UNE‑10025.

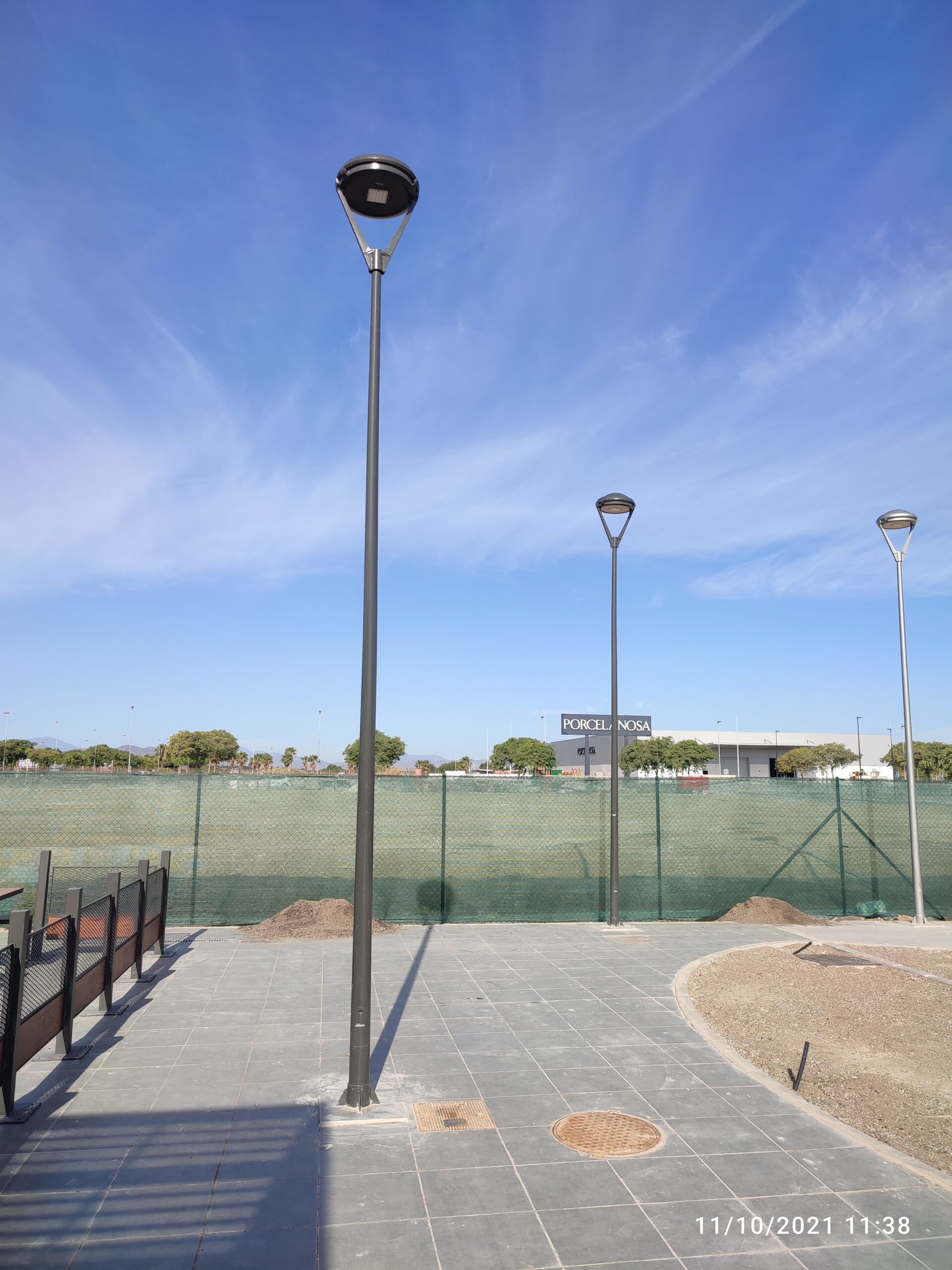

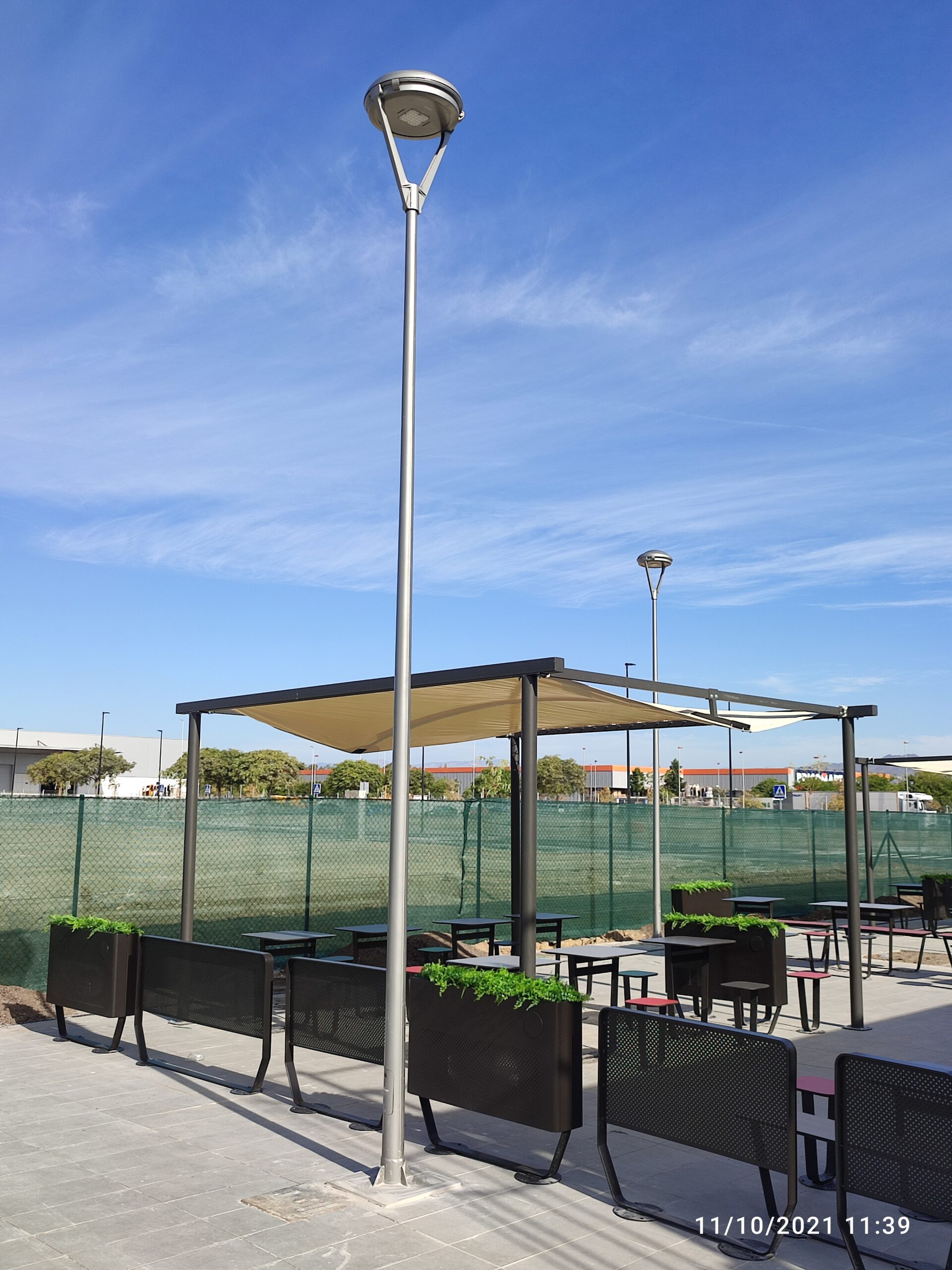

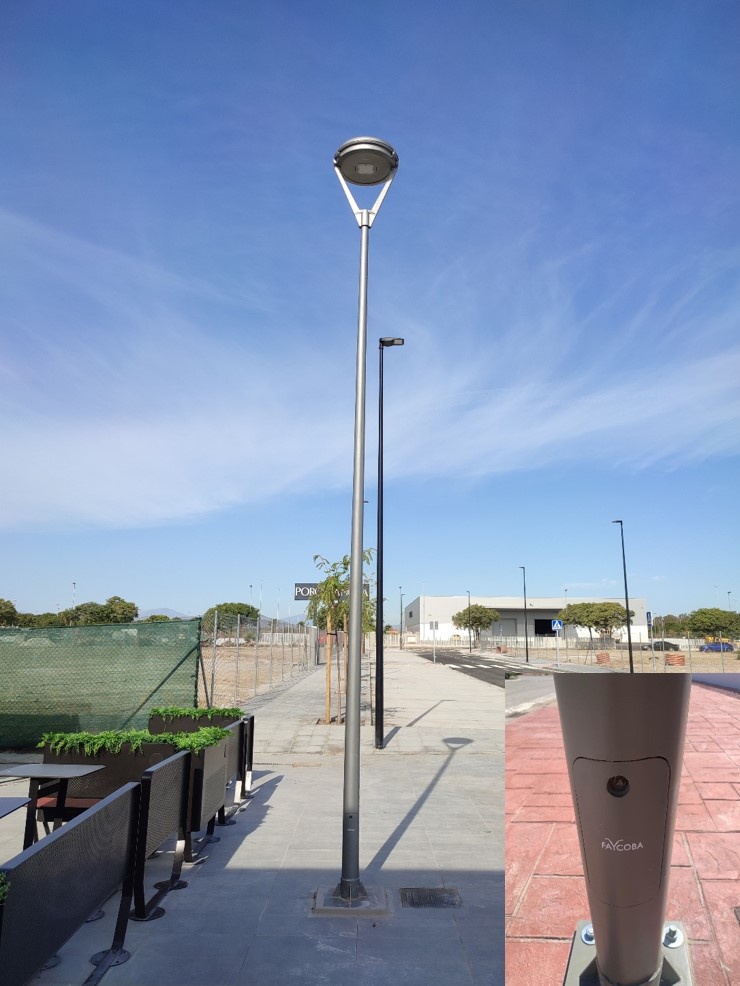

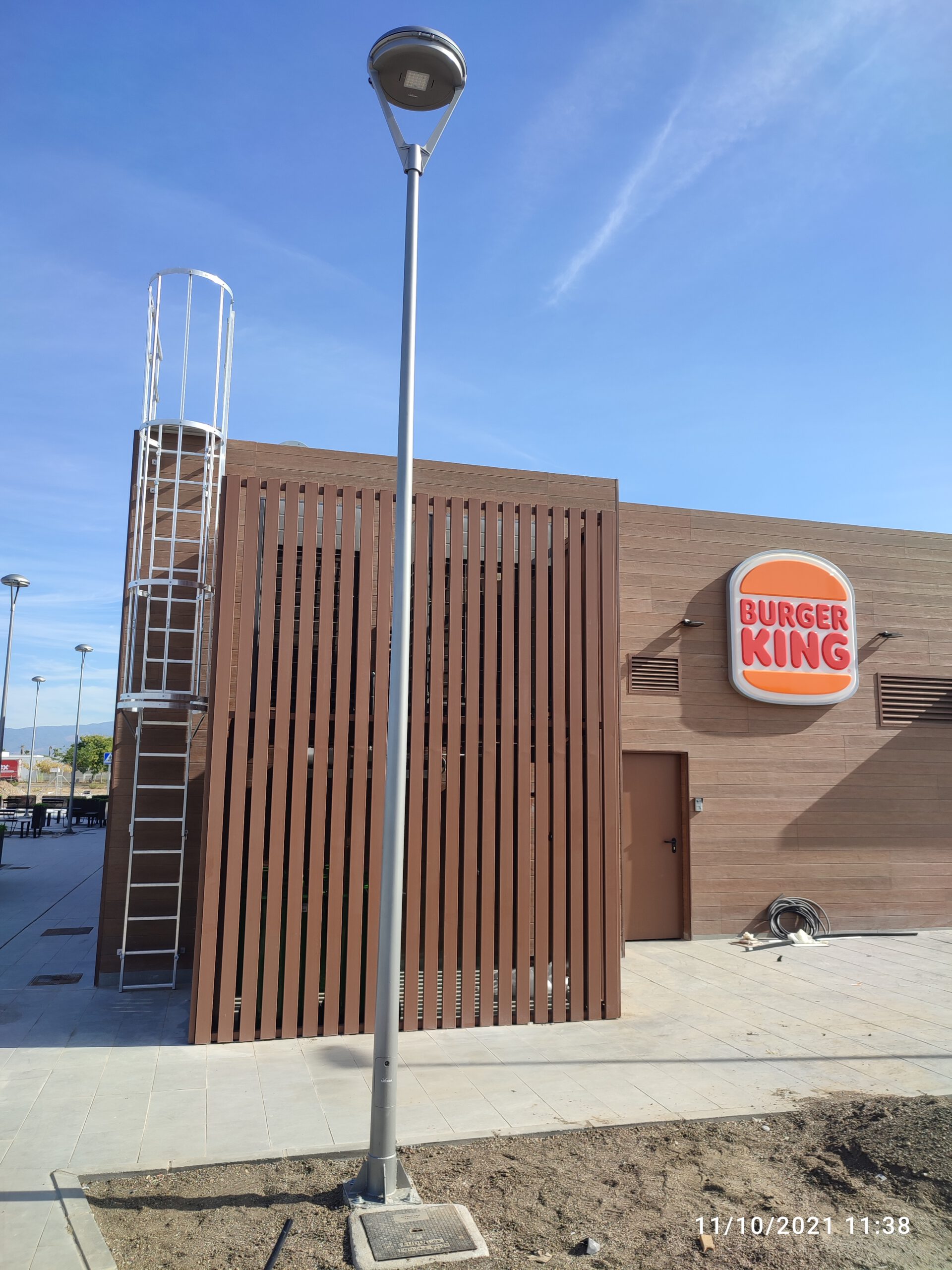

Galería del producto
Preguntas Frecuentes
- ¿De qué material están fabricadas?
- Las columnas están fabricadas en acero al carbono S‑S235JR, garantizando alta resistencia estructural y larga vida útil.
- ¿Qué tratamiento anticorrosión tienen?
- Se galvanizan en caliente según EN‑UNE 1461:2009, con procesos de desengrasado, decapado y fluxado para máxima protección frente a la corrosión.
- ¿Qué alturas están disponibles?
- Disponibles desde 3 m hasta 9 m, según las referencias TR‑3 a TR‑9.
- ¿Qué tipo de fijación utilizan?
- Se fijan mediante 4 pernos de anclaje zincados S‑235JR, con diferentes diámetros según la altura de la columna.
- ¿Qué grado de protección tiene la puerta de registro?
- La puerta enrasada ofrece IP3X e IK10 según CEI 60529, con tornillo antirrobo inoxidable A4 (316).
- ¿Cumplen normativas?
- Sí, cumplen UNE‑EN 10219‑2:2019, EN‑UNE‑10025 y EN‑UNE‑40‑5, garantizando seguridad y calidad en instalaciones urbanas.
- ¿Se pueden lacar en otros colores?
- Opcionalmente pueden lacarse con epoxy de 2 componentes en múltiples colores RAL, con alta resistencia anticorrosiva.
- ¿Son compatibles con brazos y crucetas?
- Sí, son compatibles con crucetas y brazos estándar de 60 mm y modelos UPN según catálogo.
- ¿Qué accesorios opcionales existen?
- Disponibles barniz anti‑orines y antigrafitis, barniz para ambientes salinos y plantillas de anclaje 215×215 y 285×285.
- ¿Son reciclables?
- Sí, el material es 100% reciclable según norma UNE 36199:2013.
